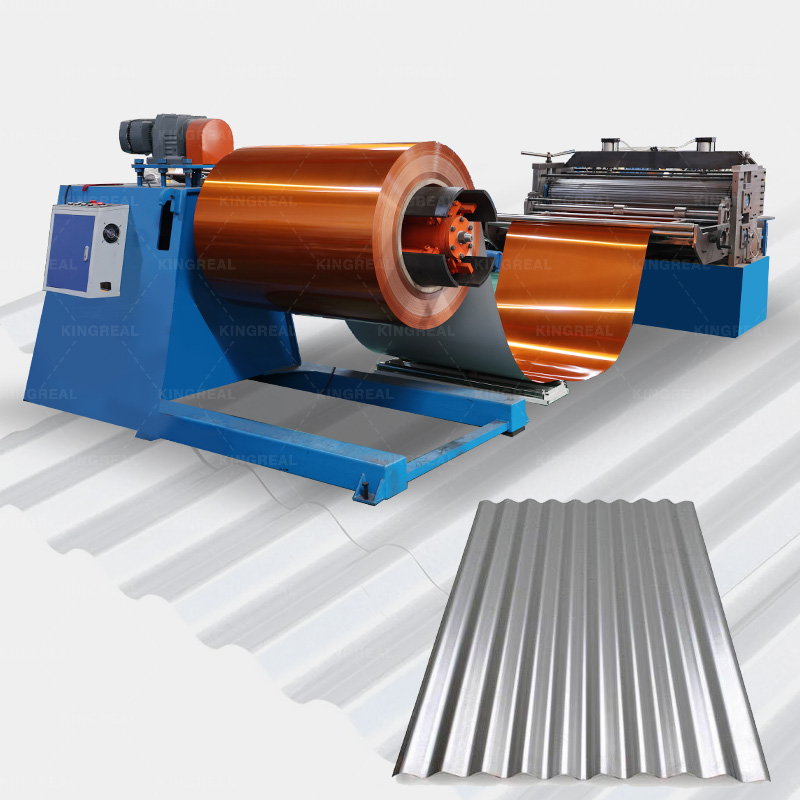

Itumesin lembaran atap bergelombang barel—juga dikenal sebagai mesin pembentuk gulungan bergelombang horizontal atau mesin lembaran atap gelombang horizontal—dirancang terutama untuk menghasilkan panel dengan gelombang yang halus dan membulat.
Perbedaan utama antara mesin pembentuk gulungan bergelombang horizontal ini dan mesin pembentuk gulungan konvensional terletak pada penggunaan dua set rakitan rol presisi berukuran besar. Dengan mengkoordinasikan kedua set rol presisi ini, mesin ini secara akurat menggulung berbagai lembaran logam menjadi bentuk gelombang yang seragam, penuh, dan halus, memastikan presisi pembentukan yang tinggi dan kerataan lembaran yang sangat baik.
Secara keseluruhan, mesin lembaran atap bergelombang tipe barel mudah dioperasikan dan sangat otomatis; modul-modulnya bekerja bersama-sama untuk menciptakan proses produksi terintegrasi yang sepenuhnya otomatis. Hal ini menghilangkan kebutuhan akan intervensi manual yang ekstensif, secara signifikan mengurangi biaya tenaga kerja, dan menjadikan mesin pembentuk gulungan bergelombang horizontal cocok untuk pabrik pengolahan skala kecil hingga menengah dan lini produksi bahan bangunan skala besar.
Alur Kerja Lengkap Mesin Pembuatan Lembaran Atap Bergelombang Bentuk Tong
Proses produksi distandarisasi, disempurnakan, dan beroperasi sebagai sistem tertutup otomatis sepenuhnya, menangani segala hal mulai dari pemuatan bahan baku hingga penumpukan produk jadi dalam satu kali proses. Proses ini terdiri dari empat langkah inti, dengan setiap tahap bergantung pada...mesin lembaran atap bergelombang barelRekayasa presisi untuk menjamin akurasi dan efisiensi.
Langkah 1:

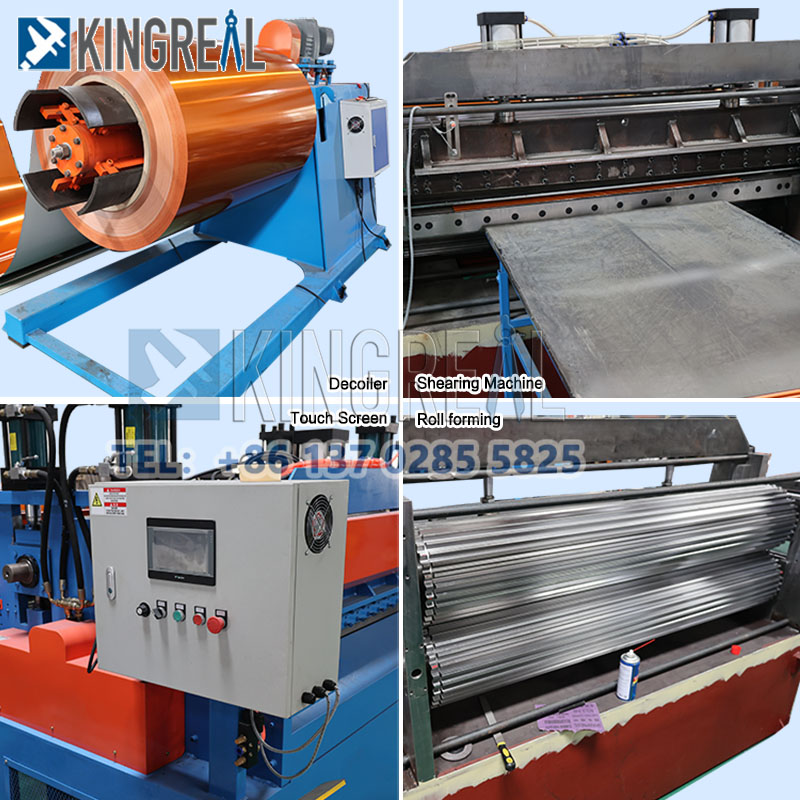

Pada awal produksi, decoiler mesin pembentuk gulungan bergelombang horizontal memuat bahan baku. Operator memasang gulungan bahan baku—seperti aluminium atau baja berlapis warna—yang lebarnya dua kali lipat dari produk jadi ke decoiler, sementara sistem kontrol elektronik mengatur laju pengumpanan.
Gulungan logam dialirkan dengan lancar ke unit pemotong memanjang servo yang terpasang di bagian depan; komponen khusus ini sangat penting untuk kemampuan mesin dalam menghasilkan dua bagian secara bersamaan. Unit ini memotong lembaran logam lebar secara tepat memanjang menjadi dua strip sempit dengan lebar yang identik, menjaga toleransi pemotongan seminimal mungkin. Selain itu, mesin lembaran atap bergelombang barel ini memiliki sistem penyesuaian tegangan yang cerdas untuk memastikan kedua strip sempit tersebut dialirkan secara paralel dengan tegangan yang seimbang dan kekencangan yang konsisten.
Langkah 2:
Unit pembentuk utama dari mesin pembentuk gulungan bergelombang horizontal dilengkapi dengan poros penggerak utama yang diperpanjang di bagian atas dan bawah. Terpasang secara simetris pada poros-poros ini adalah dua set rol pembentuk presisi tinggi dengan spesifikasi identik; setiap set secara independen menangani proses pembentukan untuk lembaran logam yang terpisah.
Seluruh rangkaian rol digerakkan oleh satu motor yang terhubung dengan gearbox reduksi, memastikan sinkronisasi rotasi 100% antara rol atas dan bawah serta menghilangkan kesalahan pembentukan yang disebabkan oleh perbedaan kecepatan.
Selama proses produksi, rangkaian rol kiri menekan gelombang berbentuk busur ke lembaran logam pertama, sementara rangkaian rol kanan secara bersamaan membentuk lembaran kedua. Kecepatan gelombang, tinggi gelombang, dimensi busur, dan parameter jarak disesuaikan dengan sempurna untuk kedua lembaran, sehingga menghasilkan pembentukan sinkron tanpa kesalahan.
Langkah 3:
Setelah proses pembentukan gulungan, kedua lembaran bergelombang terus-menerus diangkut ke depan oleh sistem rol penjepit. Sistem kontrol cerdas PLC pada mesin lembaran atap bergelombang barel, yang dipasangkan dengan encoder presisi tinggi, memantau panjang lembaran dan kecepatan pengangkutan secara real-time sambil secara dinamis merekam data produksi. Ketika lembaran mencapai panjang produk jadi yang telah ditentukan, sistem secara otomatis memicu perintah pemotongan hidrolik.
Pisau berukuran penuh melakukan operasi pemotongan sinkron, memotong kedua lembaran bergelombang yang telah dibentuk secara bersamaan; hasil akhirnya adalah tepi yang halus dan bebas gerigi, dengan dimensi yang tepat dan tanpa kesalahan.
Langkah 4:
Setelah proses pemotongan sinkron selesai, kedua lembaran bergelombang yang telah jadi secara otomatis dipisahkan dan dikeluarkan. Lembaran-lembaran yang telah jadi ditumpuk rapi di meja pengumpulan dimesin pembentuk rol bergelombang horizontalkeluarnya, hanya memerlukan pengumpulan dan pengorganisasian berkala oleh staf.
Tidak diperlukan bantuan manual selama proses pengeluaran, sehingga memungkinkan produksi berkelanjutan yang benar-benar otomatis dan secara signifikan meningkatkan efisiensi operasional seluruh lini produksi.
Keunggulan Mesin Lembaran Atap Bergelombang Bentuk Silinder
1) Semua komponen pembentuk inti darimesin lembaran atap bergelombang barelmenjalani proses pemesinan presisi; permukaan rol pembentuk memiliki proses pelapisan krom kelas atas, memastikan kekerasan tinggi dan ketahanan aus yang unggul.
Proses ini tidak hanya memastikan presisi pembentukan yang konsisten di setiap batch lembaran, tetapi juga secara efektif melindungi lapisan cat pelindung pada lembaran baja dan aluminium berlapis warna selama pembentukan gulungan kecepatan tinggi.
Hal ini menghilangkan masalah seperti goresan, abrasi, dan pengelupasan cat, sehingga secara signifikan meningkatkan kualitas estetika dan masa pakai produk jadi. Selain itu, hal ini memperpanjang umur pakai rol pembentuk dan mengurangi biaya perawatan peralatan.
2) Mesin pembentuk gulungan bergelombang horizontal dibuat dari baja berkualitas tinggi dan berkekuatan tinggi, sehingga menghasilkan struktur yang kokoh, mampu menahan beban, tahan aus, dan tahan deformasi.
Mesin ini mempertahankan stabilitas bahkan selama pengoperasian jangka panjang dan frekuensi tinggi—menghindari masalah seperti getaran mesin atau ketidaksejajaran komponen—dan menawarkan masa pakai yang jauh melebihi mesin pembentuk rol standar, memberikan nilai biaya-kinerja yang luar biasa.

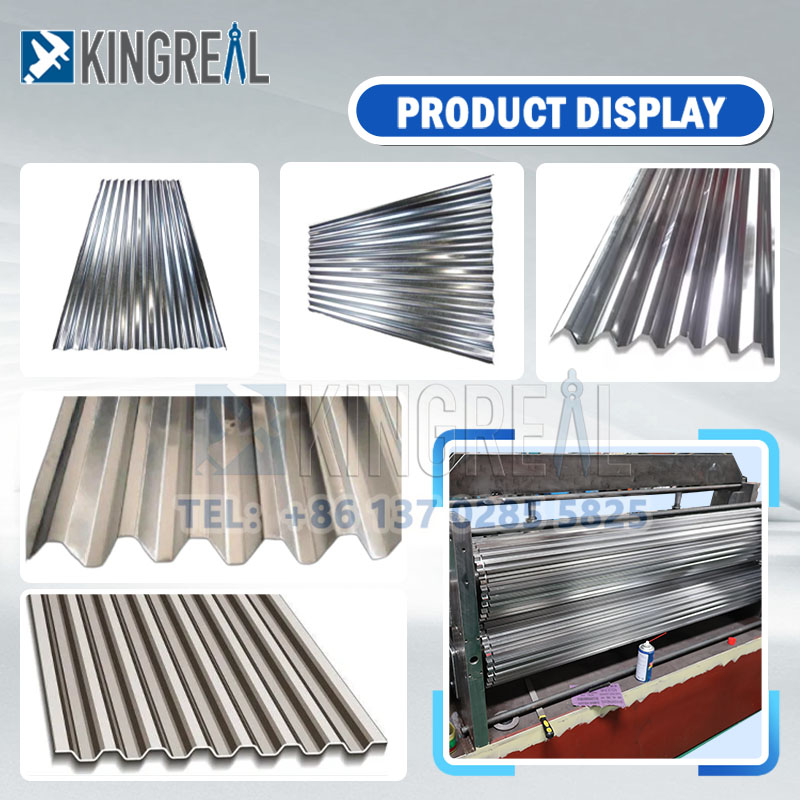

Dari segi fleksibilitas pemrosesan, mesin lembaran atap bergelombang tipe barel sangat mudah beradaptasi; mesin ini dapat memproses berbagai lembaran logam tipis dengan ketebalan mulai dari 0,15 mm hingga 0,6 mm secara presisi. Mesin ini secara konsisten membentuk lembaran dengan ketebalan yang bervariasi menjadi profil bergelombang busur standar, sehingga cocok untuk berbagai aplikasi dan mampu memenuhi beragam kebutuhan produksi material konstruksi.
3) Mesin pembentuk gulungan bergelombang horizontal mendukung produksi lembaran bertumpuk dan mode pembentukan dua bagian secara simultan, secara efektif menggandakan efisiensi produksi sekaligus secara signifikan mengurangi biaya pengadaan peralatan dan kebutuhan ruang lantai.
Seluruh proses dikelola oleh sistem otomatisasi PLC yang cerdas, memastikan pengoperasian yang sederhana dan penyesuaian parameter yang mudah—memungkinkan operator pemula sekalipun untuk cepat menguasai pekerjaan.
Produk ini memberikan stabilitas luar biasa dalam produksi massal dan konsistensi produk yang tinggi, dengan hampir nol limbah dari komponen yang cacat.
Inimesin lembaran atap bergelombang barelDigunakan secara luas dalam proyek arsitektur dan dekoratif di berbagai negara dan wilayah—termasuk Dominika, Ethiopia, Afrika Selatan, dan Vietnam—dan sangat diakui serta disukai oleh produsen bahan bangunan global.
Untuk informasi lebih lanjut mengenai spesifikasi peralatan, opsi kustomisasi, dan harga untuk mesin pembentuk gulungan bergelombang horizontal, silakan hubungi KINGREAL CEILING MACHINERY secara langsung!
